什么是USB
USB大家都不陌生，是UniversalSerialBus的缩写，中文含义是“通用串行总线”一端是usb一端是耳机跟usb是什么数据线，他是目前应用最广泛的接口之一。如果你一时想不起USB长什么样子，我先给你上几张图。

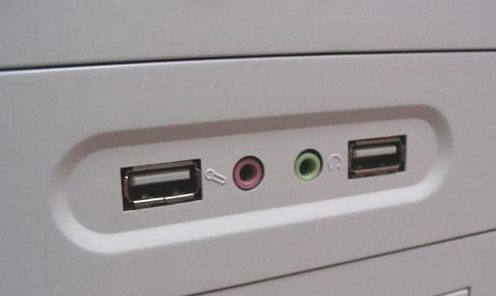

这是电脑机箱上的USB接口

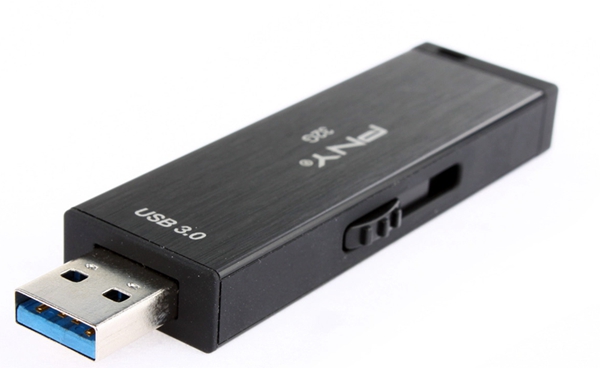

U盘
现在是不是恍然大悟？这就是USB啊。因为USB可支持热插拔、携带方便所以广受人们欢迎。从你身边的电子设备就可以发现USB无处不在啊，比如打印机、U盘、移动硬盘，还有快被你忘记的MP3、MP4等。
2. USB常用接口介绍
USB有多种接口形式，比如A型USB、B型USB、MiniUSB、MicroUSB等，每种接口又分为公头和母头。
A型USB接口
A型USB接口非常常见，电脑主机上、U盘、移动硬盘等用的都是A型USB接口。

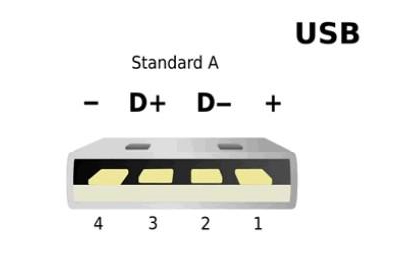

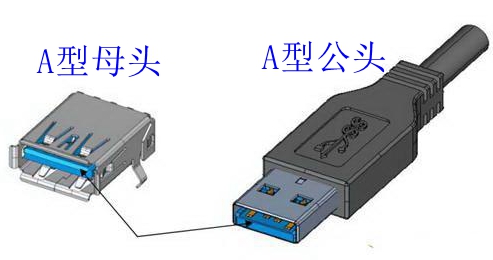

公头、母头怎么区分？公头是针，母头是孔，公头是待插入的一端，母头是被插入的一端，自己好好想想就能明白(坏笑)。A型USB有四根线：两根电源，两根信号，如下图所示。
第1脚：电源正；
第2脚：数据负；
第3脚：数据正；
第4脚：电源负；
母头正好相反。

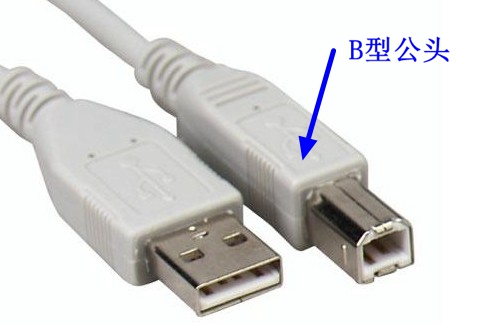

B型USB接口
B型USB可能在生活中见的比较少，常用在调试设备上。

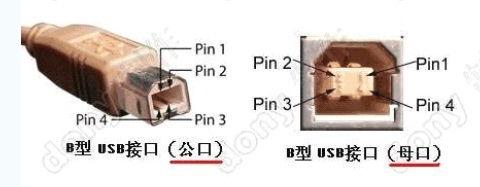

B型USB有四根线：两根电源，两根信号。
第1脚：电源正；
第2脚：数据负；
第3脚：数据正；
第4脚：电源负；

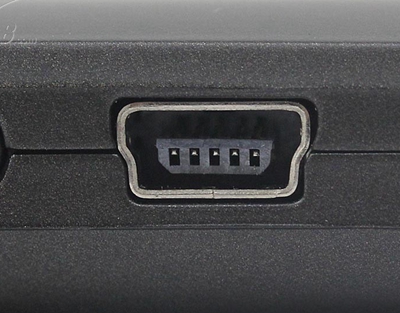

Mini型USB接口
大家对这个名字可能有点陌生，但是你一定知道他长什么样。MP3、MP4用的就是这种接口，俗称“T口USB”，是不是明白了？

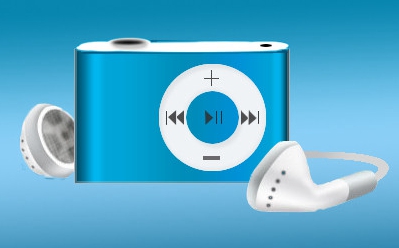

十年前MP3，MP4非常流行一端是usb一端是耳机跟usb是什么数据线，谁能想到这么快就退出历史舞台了呢。怀旧一下：
当时谁没用过它听过四级听力，谁没用它看过电子书？
注：MiniUSB分A型和B型，上面看到的都是B型。
MicroUSB接口
目前手机上用的接口都是MicroUSB接口，他是MicroUSB的下一代接口，也是5根线。
本文简单介绍了一下USB接口，希望能帮到你。
